三相电原理和接法，你知道吗？

2018-3-8 16:27| 发布者: administrator| 查看: 607| 评论: 0

摘要: 　单相电用来为民用和办公电器供电，而三相交流（a.c.）系统则广泛用于配电及直接为功率更高的设备提供电力。本文介绍了三相系统的基本原理以及可能的不同测量连接之间的差异。　　三相系统　　三相电由频率相同、 ...

　单相电用来为民用和办公电器供电，而三相交流（a.c.）系统则广泛用于配电及直接为功率更高的设备提供电力。本文介绍了三相系统的基本原理以及可能的不同测量连接之间的差异。

　　三相系统

　　三相电由频率相同、幅度类似的三个AC电压组成。每个ac电压“相位”与另一个ac电压相隔120°（图1）。这可以通过图形方式，使用波形和矢量图（图2）进行表示。

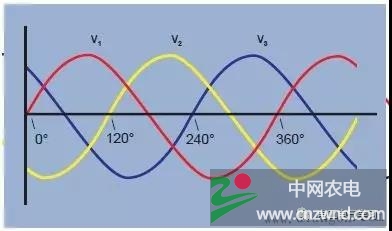

　　图1. 三相电压波形

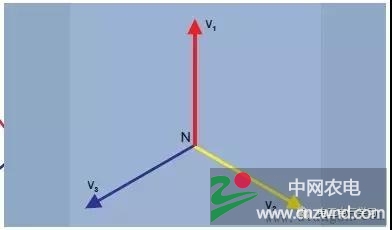

　　图2. 三相电压矢量

　　使用三相系统的原因有两个：

　　1. 可以使用三个矢量间隔的电压，在马达中产生旋转磁场。从而可以在不需要额外绕组的情况下启动马达。

　　2. 三相系统可以连接到负载上，要求的铜缆连接数量（传输损耗）是其它方式的一半。

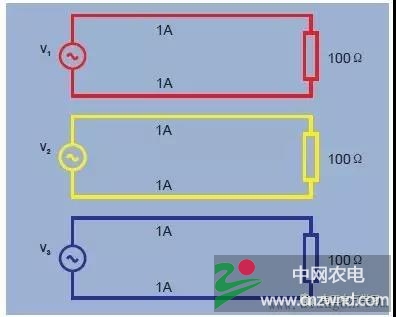

　　我们看看三个单相系统，每个系统为一个负载提供100W的功率（图3）。总负载是3 x 100W = 300W.为提供电力，1安培电流流经6根线，因此有6个单位的损耗。也可以把三个电源连接到一个公共回程上，如图4所示。当每个相位中的负载电流相同时，负载被认为是均衡的。在负载均衡、且三个电流相位彼此位移120°的情况下，任何时点上的电流之和都为零，回程线路中没有电流。
