浅析兆欧表中屏蔽端的作用

摘要：兆欧表（俗称摇表）是用于测量电气设备绝缘的仪表。在电力工程中电缆施工作业时，常常要用到兆欧表来检查电缆绝缘是否良好。而使用人员经常没将兆欧表的屏蔽端接到被测电缆的屏蔽层上。本文讨论绝缘电阻表的使用及图解屏蔽端子（G端）的作用。

关键词：绝缘电阻表  屏蔽端  作用

前   言

电缆在当今时代的运用非常广泛，目前在经济发达的地区及大城市（厦门、广州等），电力电缆的使用已经相当普遍。电缆在投入运行前必须要做的一项实验就是绝缘电阻测试，目前石狮市使用的还是手摇发电机式兆欧表。该兆欧表使用时，必须将其上的三个接线端子用专用的导线接到被试对象上，不许接错或不接其中某条线导线，否则将影响测量结果。

• 兆欧表的内、外部接线图

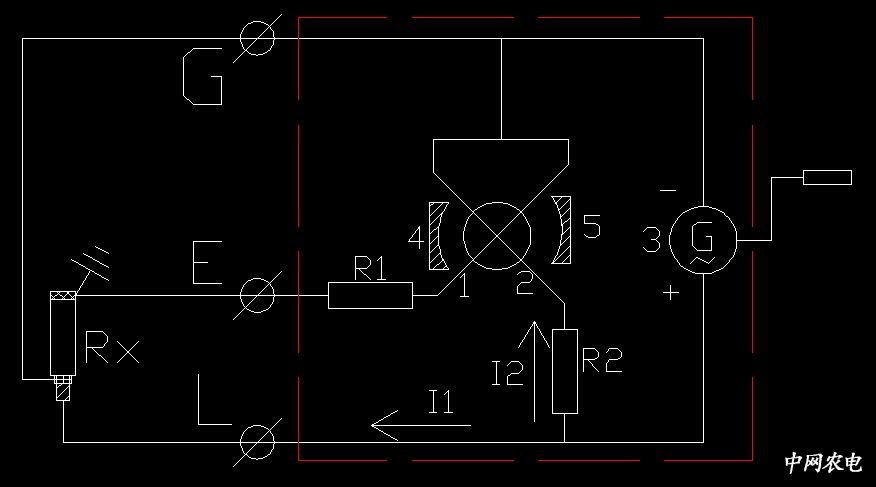

1.兆欧表外部接线。兆欧表上有三个接线端子，分别是,L端：接被试体,E端：接地端,G端：屏蔽端。下图以测量电缆绝缘电阻来说明兆欧表屏蔽端子（G端子）的作用，红色虚线内部为兆欧表内部原理接线图Rx为被测电缆，L端接电缆线芯，E端接电缆外护套，G端接电缆铜屏蔽。

2.兆欧表内部元件及其作用。

二、屏蔽端子（G端）作用分析。

当发电机以120r/min转动时，由电路基础可知，在电路中将会产生额定电压U，额定电压U加在电阻R1、R2上将产生电流I1、I2，大小分别为 。

1.用数学中的极限法分析可知：

当电缆绝缘良好时（Rx→∞），I1→0，由电磁力定律可知，动线圈1在磁场中不产生的电磁力矩；而U基本恒定、R2是一定值，所以产生电流I2在流过动线圈2时，动线圈2将产生一个电磁力矩使得指针偏转到最大值（即∞）。

当电缆绝缘为零（即Rx→0）时，因为两个动线圈互成一个角度α并和指针固定在一个转轴上，所以动线圈1中将流过电流I1，I1在磁场中产生一个电磁力矩与I2产生的力矩互相抵消，使得指针偏转到0值。有时电缆绝缘良好，但由于空气湿度大（潮湿）或电缆表面受到污染，即水分或污染物附着在电缆绝缘和线芯表面时，会出现绝缘极小（甚至为零）的情况，这时屏蔽端G就起着重要的作用。

2.由电路分析方法可得：

当水分或污染物附着在电缆绝缘和线芯表面时，由电工电路基础可知，有一部分电流正常I1电流会流进动线圈1，另一部分电流I’通过水分或污染物流业会流进测量元件1，这样测量结果就会有影响。此时，如果有把电缆的铜屏蔽层与屏蔽端子G接好，那么另一部分电流I’就通过屏蔽端子线直接流回电源负极，不再流进测量元件，即不影响测量结果。这就消除了由于空气湿度大（潮湿）或电缆便面被污染等因素的影响。

结 束 语

    兆欧表（摇表）在当今电力电缆工程中的使用日益广泛，使用是否规范直接关系到测量结果的准确与否，以及被测电气设备是否能投入使用。所以，正确使用兆欧表对电力生产非常重要。

参考文献

【1】装表接电与内线安装/王富勇 主编.—北京：中国电力出版社，2010.8

【2】模块五—兆欧表/佚名
