一起高压跌落式熔断器安装错误原因的调查和处理

一起高压跌落式熔断器安装错误原因的调查和处理

摘要：该文针对一起高压跌落式熔断器安装错误的原因调查和处理，并对跌落式熔断器的安装和验收工作提出了要求。

关键词 跌落式熔断器  安装  调查和处理

一、发现经过

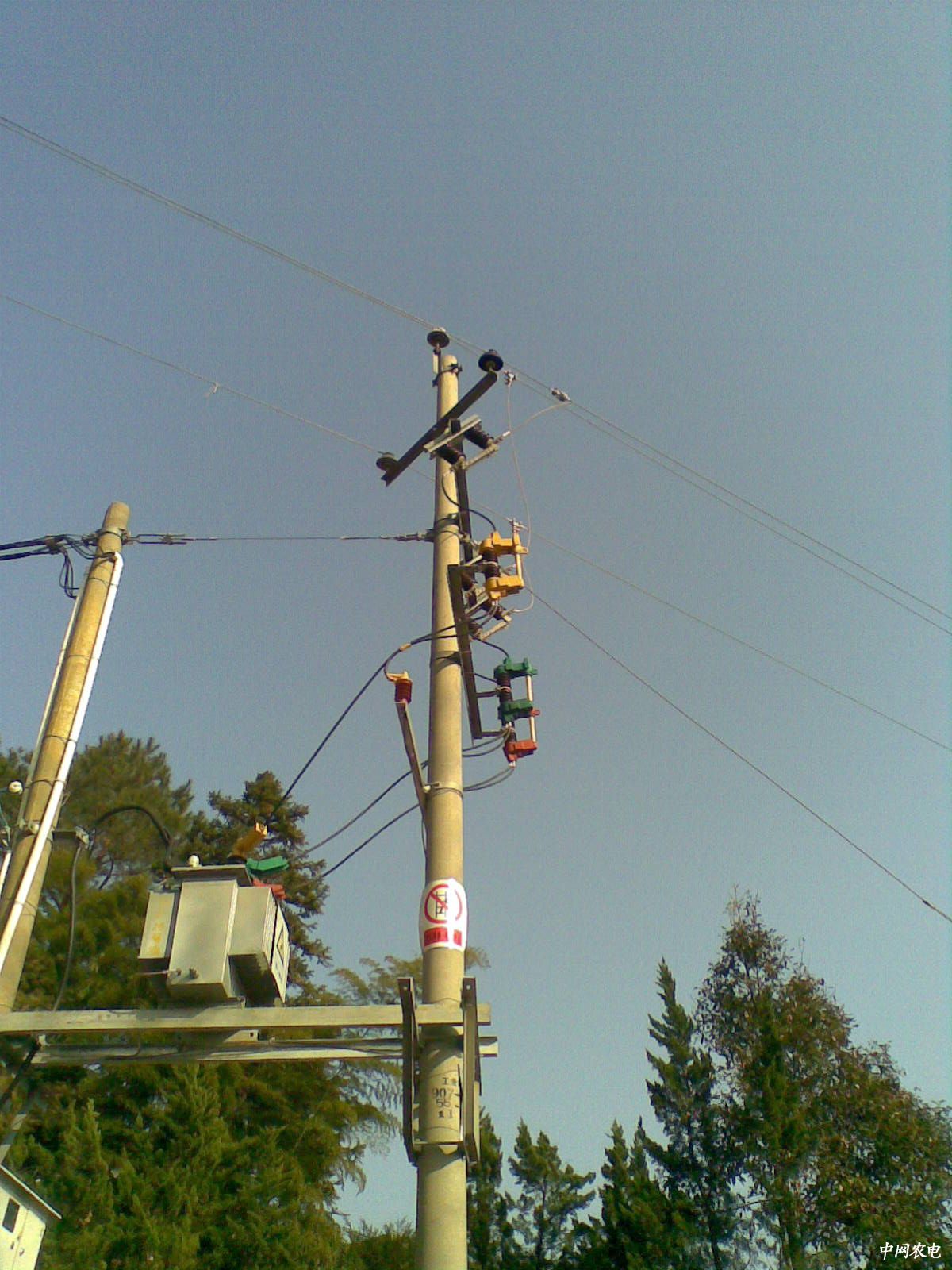

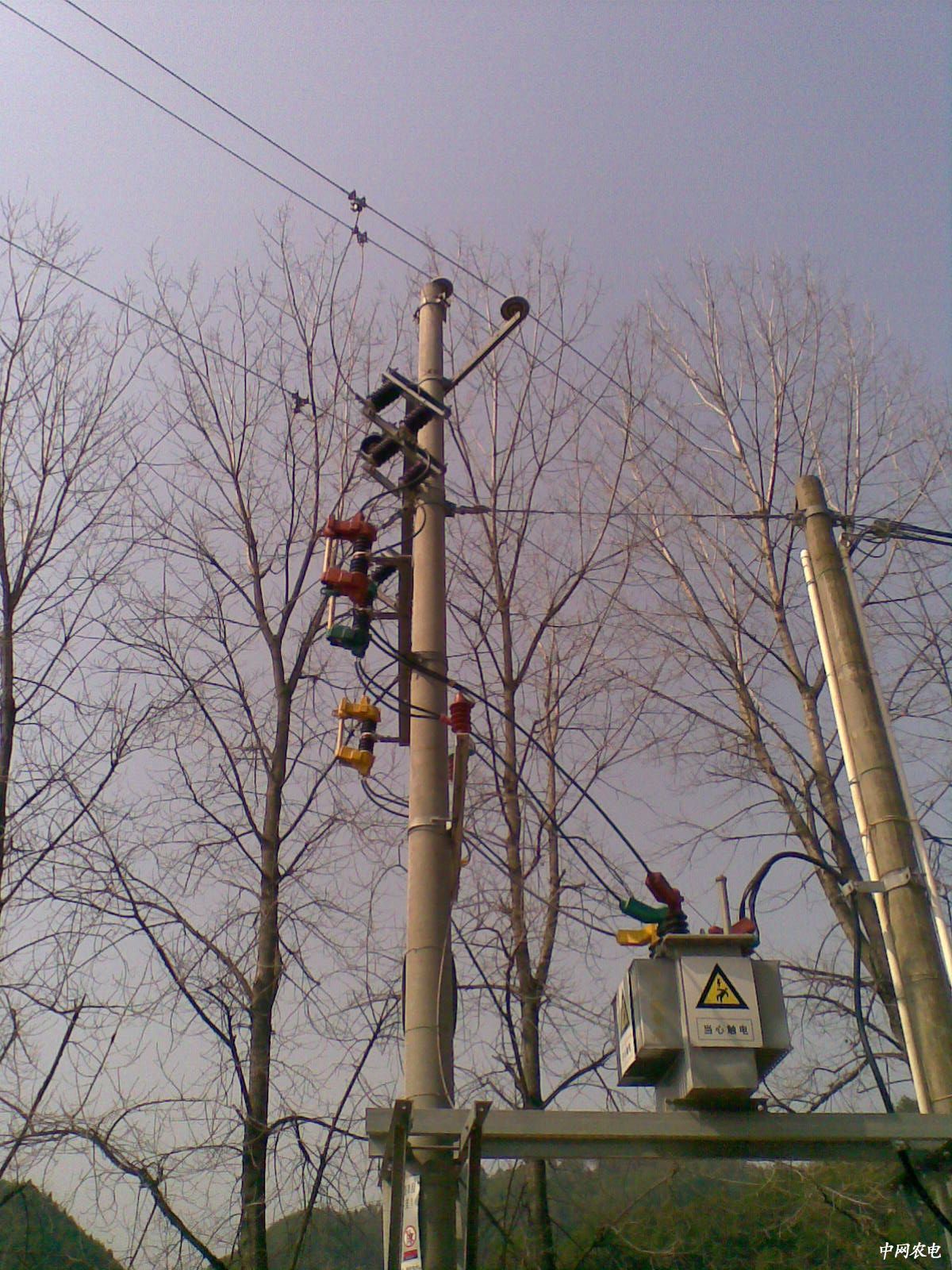

2011年2月5日本人经过10kV北大路Ⅱ回965-20-支1变压器（如下图）时，发现该变压器上高压跌落式熔断器的安装与本人在校学习的有出路，经过反复观察对比，最后确认该变压器上高压跌落式熔断器的安装与地面垂直，未成一定的角度。

如图：

二、高压跌落式熔断器的构造及安装要求

1.跌落式熔断器是喷射型熔断器，熔管一般由环氧玻璃钢或者层卷纸板组成，熔体（熔丝）穿过消弧管后二者再一起套入熔管内。熔体（熔丝）的上端紧固上触头压板上，熔体（熔丝）下端固定在熔管的下端，熔体处于拉紧状态。当熔断器内熔体（熔丝）熔断时，消弧管上端动触头对熔管的锁紧力消失，熔断器靠自身重力绕熔断器下端自由跌落。所以，在安装跌落式熔断器时其中有一项要求：其熔管轴线要与铅垂线成的角度为15°-30°，允许偏差5°。

2.错误跌落式熔断器对系统运行的影响

2.1巡线人员不易发现线路故障。因为高压跌落式熔断器是依靠自身熔管的重力跌落，所以，如果跌落式熔断器的熔管安装未与铅垂线成一个角度，那么当发生熔体（熔丝）熔断时，其熔管不会自行跌落。

2.2当要对变压器进行检修或是用户线路侧出现故障时，不利于的电气设备进行倒闸操作。

二、调查和处理

通过电力公司相关部门技术人员现场勘查及查阅相关资料，最后确定为施工队安装错误，并对该跌落式熔断器已进行整改。

三、通过该跌落式熔断器反应出的问题概括为：

1．电气设备安装前，未详细查看电气设备说明书。

2．变压器安装完后没有进行变压器相关电气设备必要的验收，确认无误后才能送电的要求。

3．工程施工人员对设备的性能及安装工艺不了解，还应加强业务技能培训，进行现场安装演练。

4．工程验收人员对新装好的电气设备进行仔细的检查验收，对不合规规程的地方应及时提出整改。
