机械制图測試试卷

ndzc

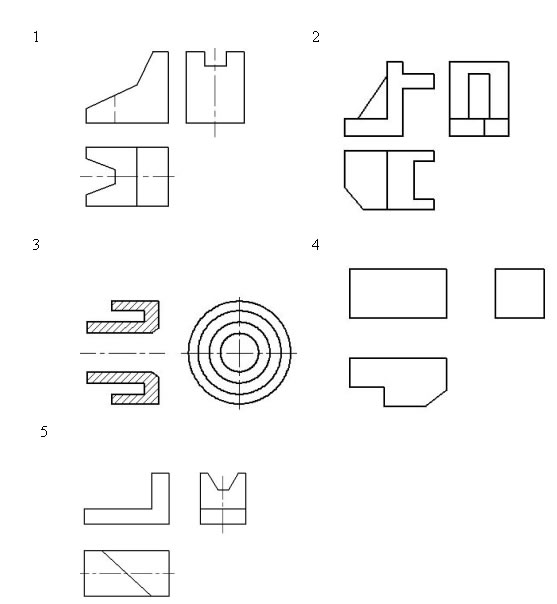

一．补画漏线（ 20 分，每题 4 分）

机械制图測試试卷 - 85867121 - 老电工

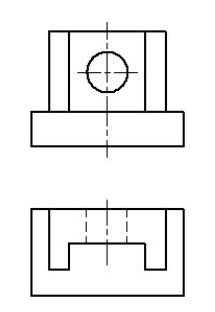

二．补画第三视图（ 12 分）

机械制图測試试卷 - 85867121 - 老电工

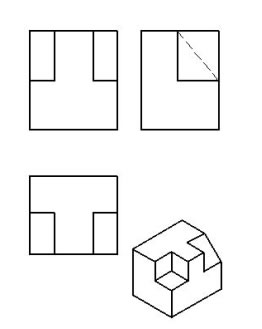

三．根据三视图及轴测图，改画为第三角投影。（ 8 分）

机械制图測試试卷 - 85867121 - 老电工

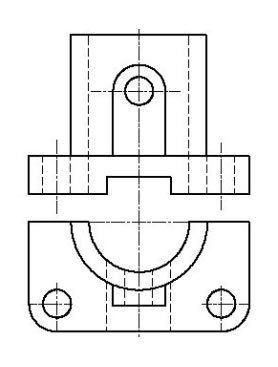

四．在指定的位置上作左视图的全剖视图（ 12 分）

机械制图測試试卷 - 85867121 - 老电工

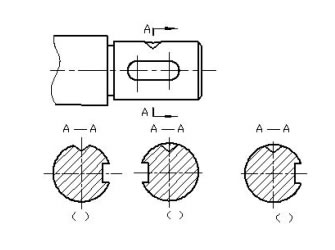

五．选择正确的断面图（ 6 分）

机械制图測試试卷 - 85867121 - 老电工

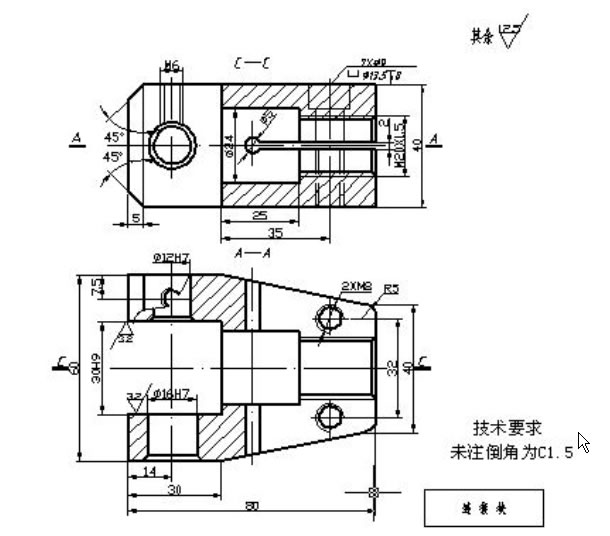

六．读零件图并回答问题 . （ 26 分）

机械制图測試试卷 - 85867121 - 老电工

1. 该零件上有                         个螺孔。

2. 图中有一个很小的相贯线被简化画成了直线，其相贯孔的直径分别为

和                          .

3.M20 × 1.5 的含义为                          .

4. φ 16H7 的含义为                          .

5 技术要求中的 C1.5 的含义为                          .

6. φ 24 的内表面粗糙度 Ra 值为                          .

7. 主视图采用了                          剖视，俯视图采用了                          剖视。

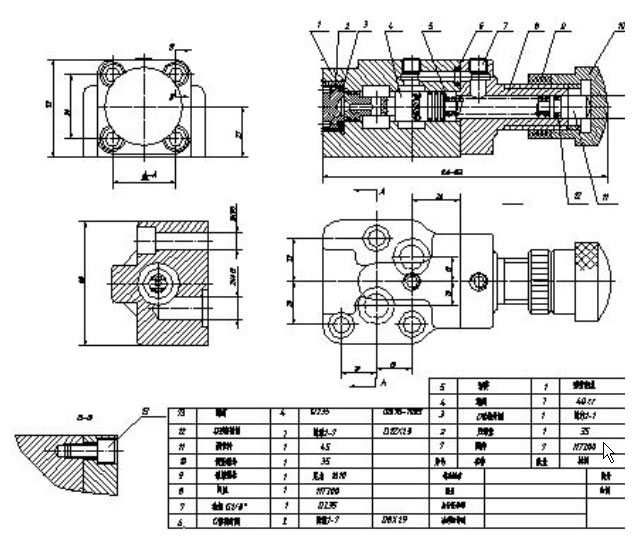

七 读装配图，并回答问题（ 16 分）

机械制图測試试卷 - 85867121 - 老电工

1. 装配图采用了哪些表达方法？

2. A-A 剖视图表达了哪些结构形状？

3. A-A 剖视图中的φ 12mm 孔与主视图中的哪个环形油腔相连同？

4. 在 B-B 局部剖视图中，螺钉 13 使用来连接零件                          和零件

的，共                          个螺钉。

5. 零件 3 ， 6 ， 12 的名称为                          ，材料为                          ，在装配体中起                          作用。
