1KV交联聚乙烯电缆热缩终端制作

002015

1KV交联聚乙烯电缆热缩终端制作　　Ｐ401

操作前准备。包括：现场环境检查、工器具及材料准备、班前会等内容。工器具材料：加热器具1套，压接钳1套，钢卷尺１把，钢锯１把（锯条），断线钳１把，锉刀１把，纱布，电缆支架（电缆夹具）１套，电缆热收缩终端１套。万用表１只，绝缘电阻表１只（500.1000.2500Ｖ各１支），Yjlv-0.6/1KV-4*70电缆，铝合金接线鼻（70mm2）4只，接地线１套，清洁济。

安全设施：安全遮栏，警示牌。

注意要点：核对工位　具备动火施工环境　火苗不能对人和设备　间断作业关闭火　确保安全　文明施工

操作步骤：

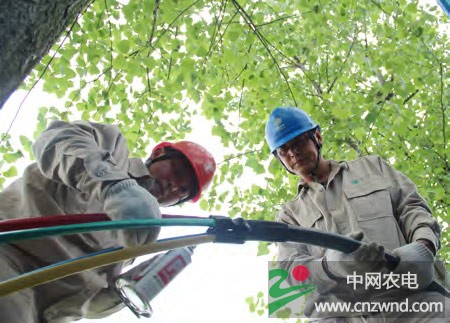

1切割：校直电缆　根据电缆附件（厂家安装尺寸取长度）标记一周切割长度　刻一环形刀痕　切开外护套　

2.安装分支管：用填充胶和自粘胶填充分支处周围　其外形成枣状　清洁密封段电缆外护段　带铠注意接地线　填充热熔胶　套入分支套　使其下口达到标记处　从中往下环绕加热　达到少量胶挤出　再从中向上　环绕加热　至完全收缩

3.压接接线端：切割长度为端子孔深加5mm，切割45度，清洗导线　接线端子　模压到位后停30Ｓ，锉刀修整棱角，填充　各搭接5mm，平滑过渡

4.套装热缩管：指根搭接20mm　热缩　再在根部和接线端绕2-3层　30-40mm长的绝缘胶带。

5.相色标

6.测量　摇测　

人　机　料　环　法
