NUT线夹制作拉线　Ｐ402

[复制链接] 认领更换作者


1 金币	回复本帖可获得 1 金币奖励! 每人限 1 次

发表于 2016-6-27 13:20:09 | 显示全部楼层 |阅读模式 IP:亚太地区

工具材料：个人工具　钢丝钳、活动扳手2把、记号笔、钢卷尺　木锤、断线钳　ＧＪ-35钢绞线　ＵＴ1楔形线夹　防盗螺母　0#　14#镀锌铁丝　油漆刷　丹红漆　安全用具

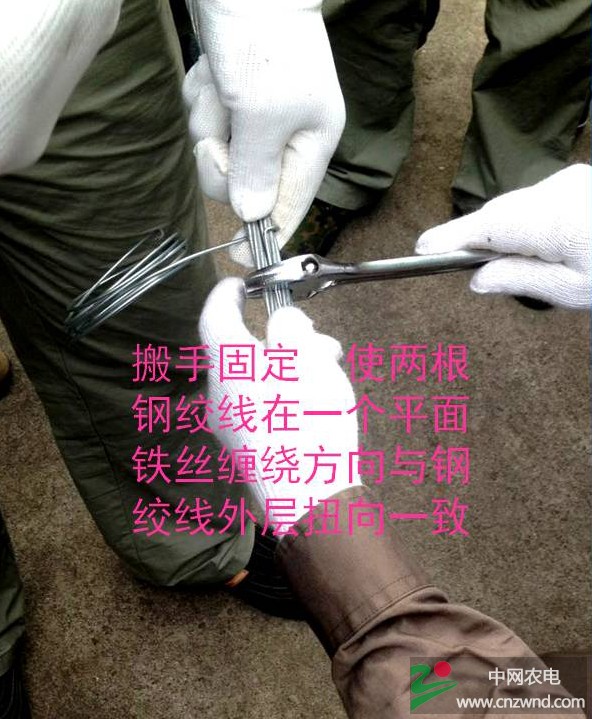

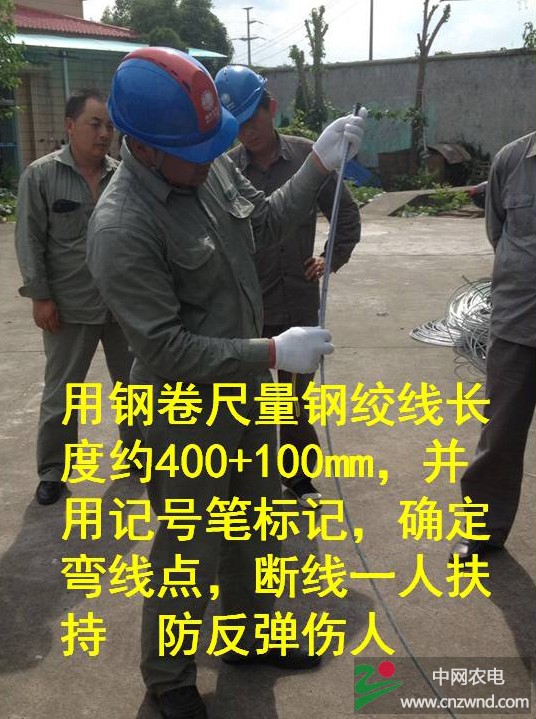

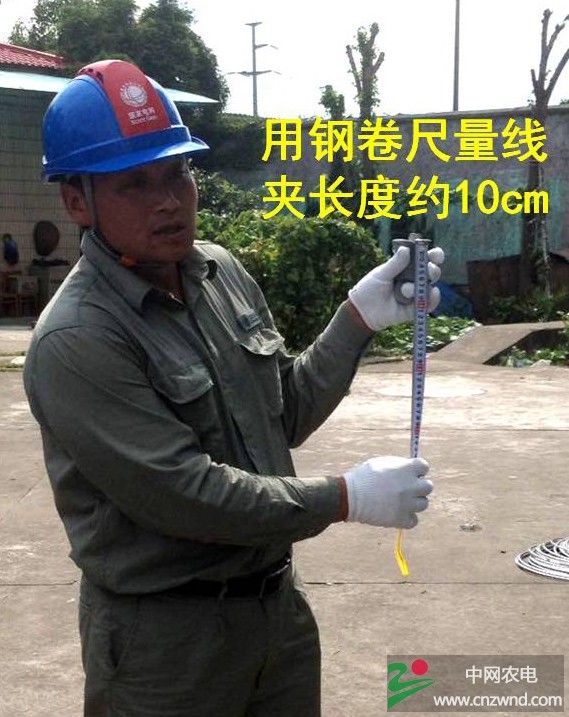

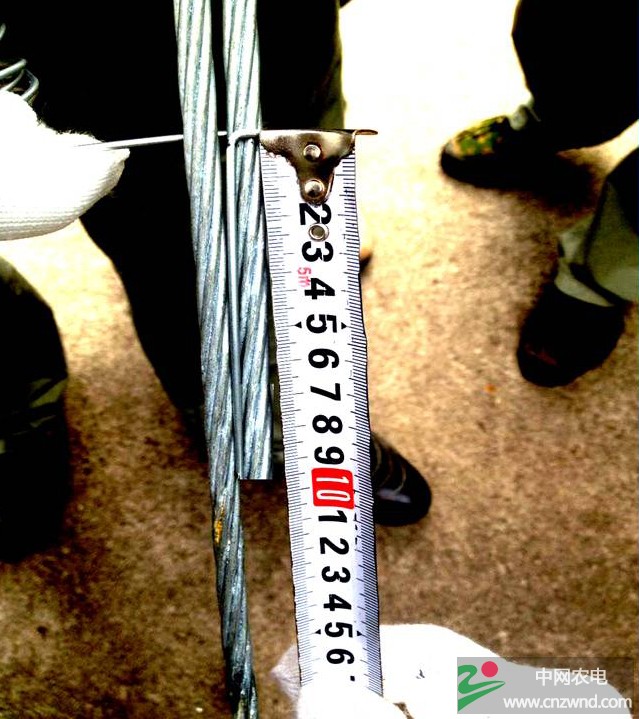

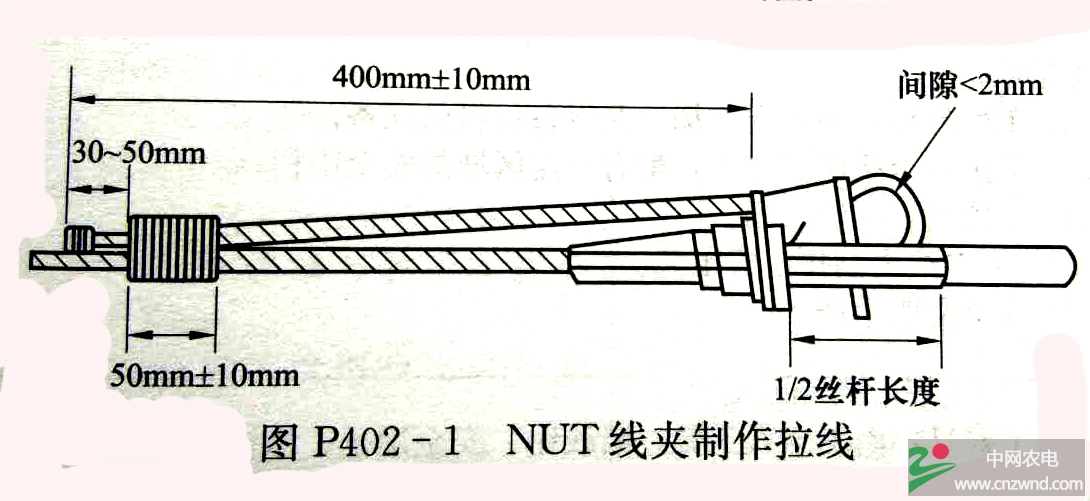

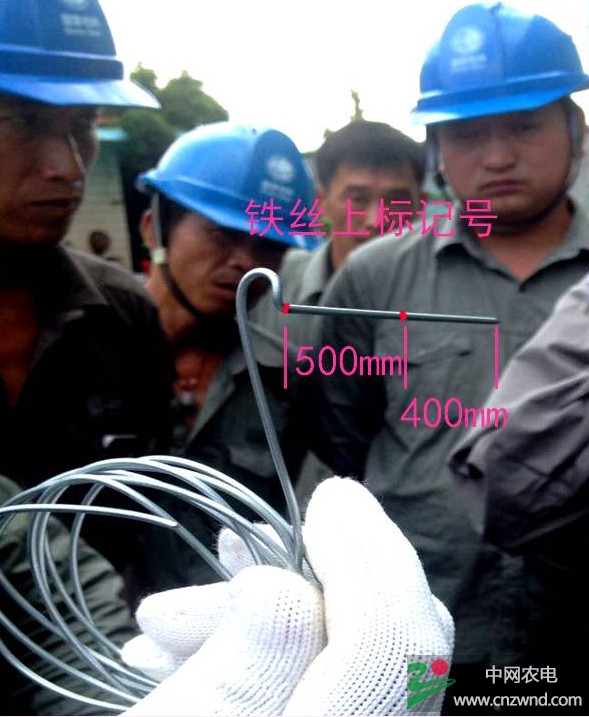

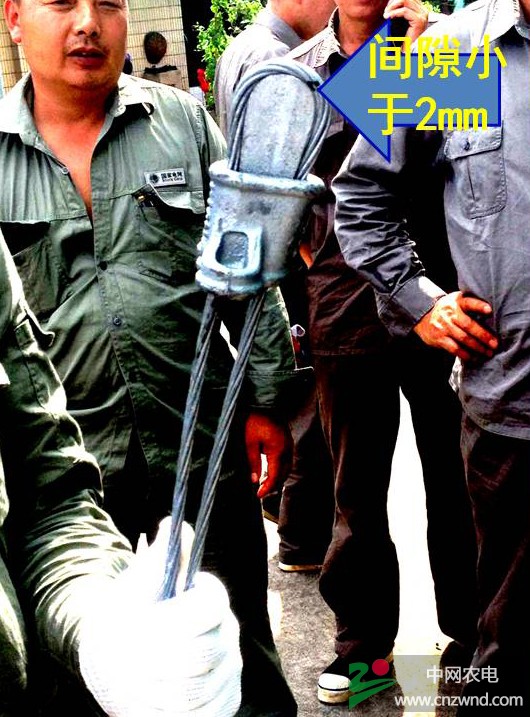

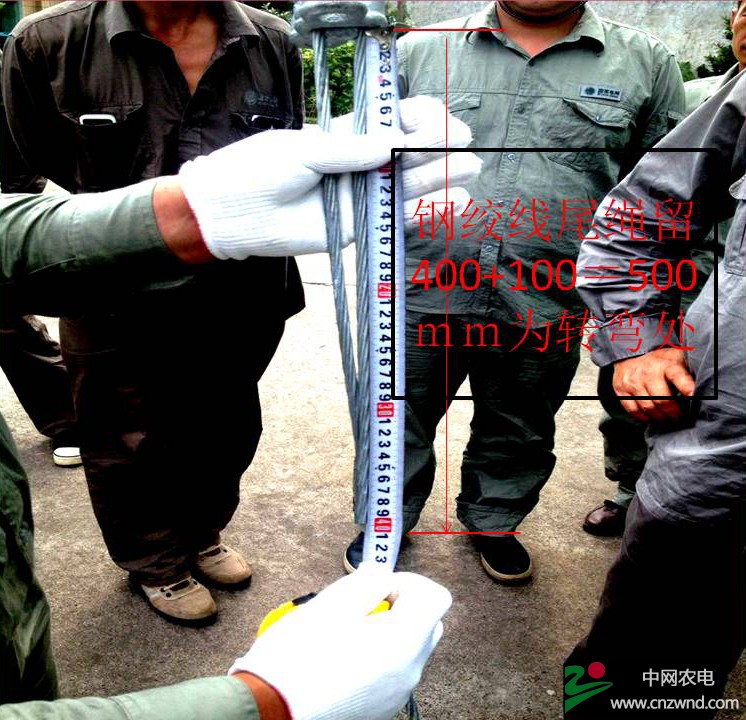

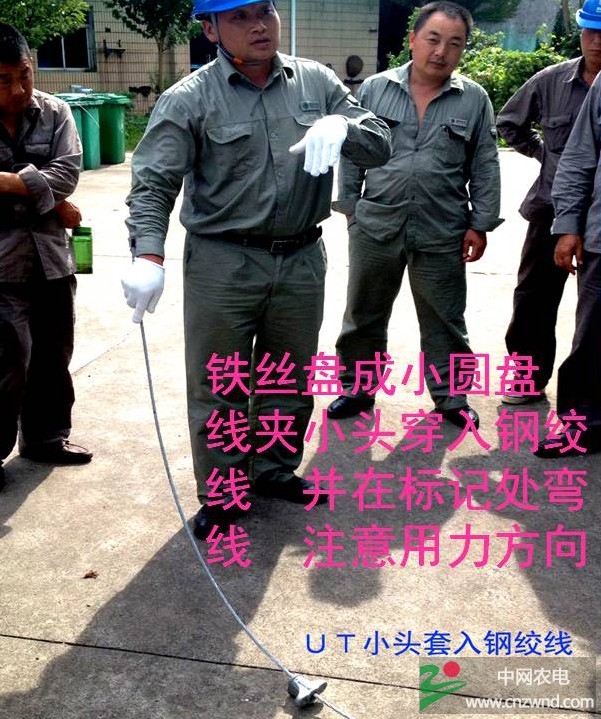

步聚：将领取的钢绞线整直　开断钢绞线前　用油漆笔划记号　开断　量出400（10）mm+线头弯圆弧150＝550　圆弧与楔子吻合　间隙小于2mm　线夹套入钢绞线　副头（短头）在凸肚侧　扎丝绞向与主钢绞线绞向一致　并在标记两端用用0#镀锌铁丝绑扎20mm±10mm　并将尾线收紧　铁丝缠绕方向与钢绞线外层扭向一致　防钢绞线散股　开断钢绞线时一双手人扶持伤止人　

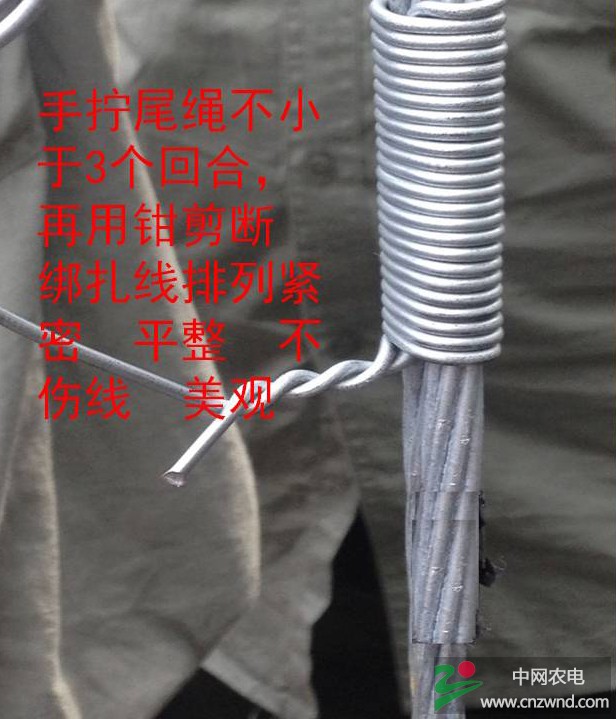

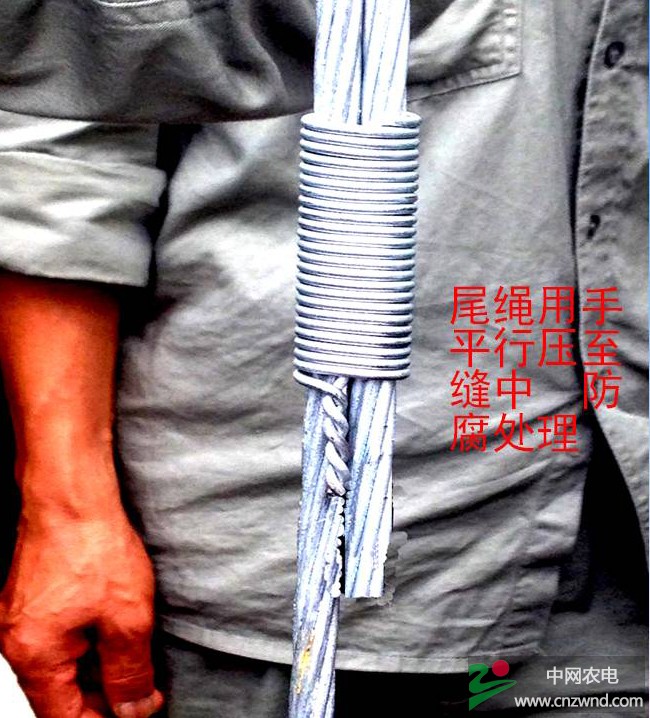

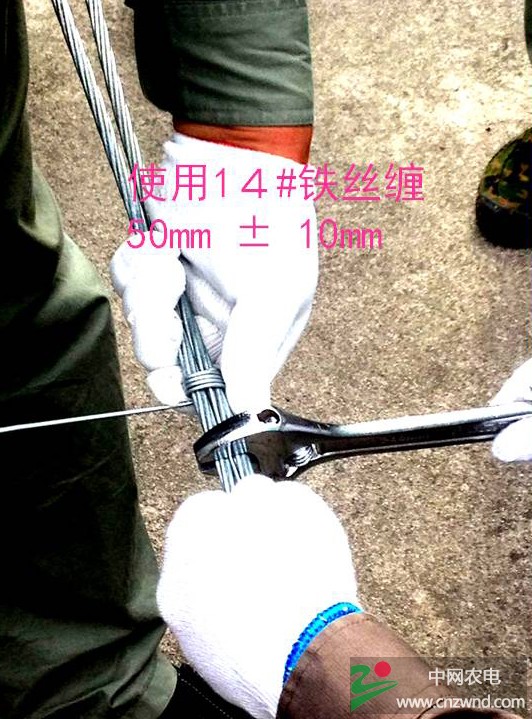

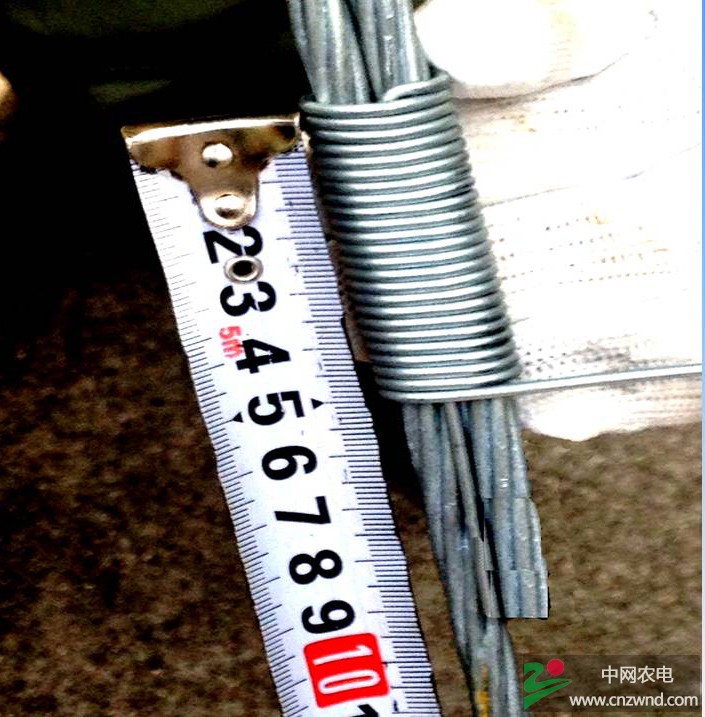

　绑线14#铁丝绑50mm 收尾为3个麻花　剪断　螺杆露出长度为1/2 在绑扎处和镀锌破裂处涂丹红漆

















线夹, 制作, NUT, P402
