某电网公司10kV配电线路安装工艺试行标准(二)

ndzc

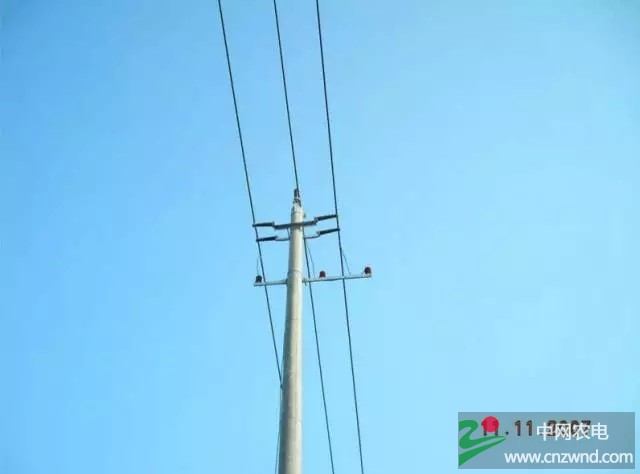

二、10kV杆型安装工艺 1单回路单瓷横担三角排列杆

工艺规范：

1. 瓷横担安装应符合下列规定：当直立安装时，顶端顺线路歪斜不应大于10mm；当水平安装时，顶端宜向上翘起5°～15°；顶端顺线路歪斜不应大于20mm。

2. 导线应固定在瓷横担第一瓷群内。

3. 电杆应正直，位置偏差应符合下列规定：直线杆的横向位移不应大于50mm。电杆的倾斜，杆梢的位移不应大于杆梢直径的1/2。

4. 线路单横担的安装，直线杆应装于受电侧。

5. 绝缘线与绝缘子接触部分应用绝缘自粘带缠绕，缠绕长度应超出绑扎部位或与绝缘子接触部位两侧各30mm。

6. 导线紧好后，弧垂的误差不应超过设计弧垂的±5％，同档内各相导线弧垂应一致。

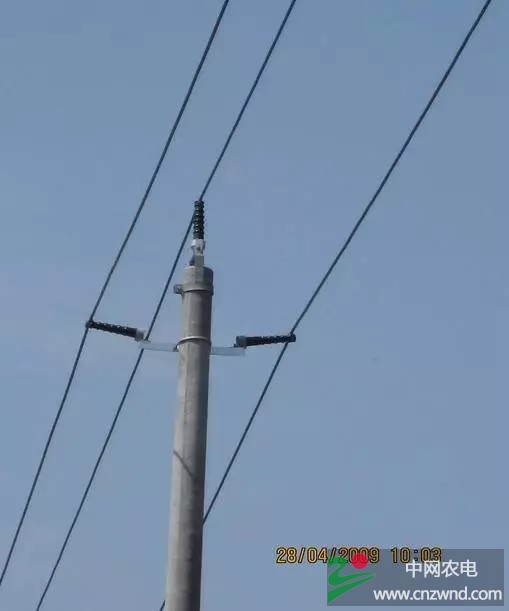

2单回路单柱式绝缘子三角排列杆

工艺规范：

1. 柱式瓶安装应符合下列规定：顶端顺线路歪斜不应大于10mm；

2. 导线应固定在柱式绝缘子顶部中间凹槽内。

3. 电杆应正直，位置偏差应符合下列规定：直线杆的横向位移不应大于50mm。电杆的倾斜，杆梢的位移不应大于杆梢直径的1/2。

4. 线路单横担的安装，直线杆应装于受电侧。

5. 绝缘线与绝缘子接触部分应用绝缘自粘带缠绕，缠绕长度应超出绑扎部位或与绝缘子接触部位两侧各30mm。

6. 导线紧好后，弧垂的误差不应超过设计弧垂的±5％，同档内各相导线弧垂应一致。

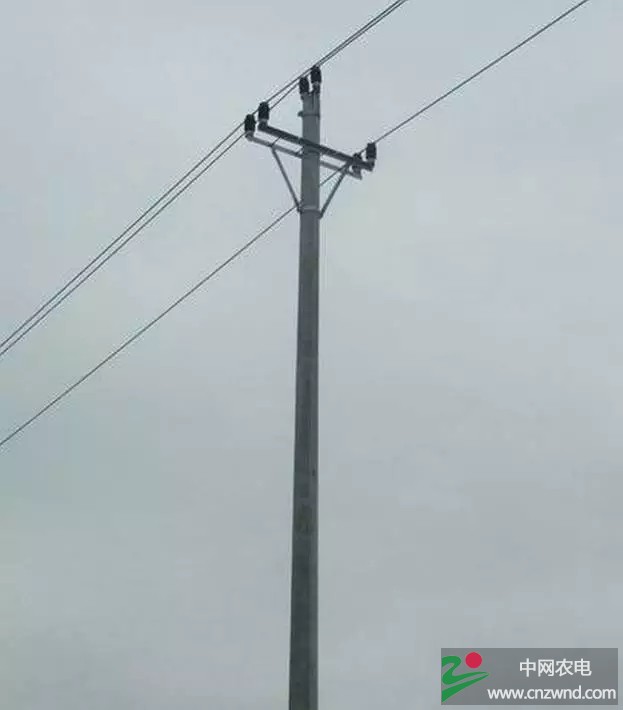

3单回路双柱式绝缘子三角排列杆

工艺规范：

1. 柱式瓶安装应符合下列规定：顶端顺线路歪斜不应大于10mm；

2. 导线应固定在柱式绝缘子顶部中间凹槽内。

3. 电杆应正直，位置偏差应符合下列规定：直线杆的横向位移不应大于50mm。电杆的倾斜，杆梢的位移不应大于杆梢直径的1/2。

4. 横担安装牢固，两横担端部间距应一样，横担无弯曲。

5. 绝缘线与绝缘子接触部分应用绝缘自粘带缠绕，缠绕长度应超出绑扎部位或与绝缘子接触部位两侧各30mm。

6. 导线紧好后，弧垂的误差不应超过设计弧垂的±5％，同档内各相导线弧垂应一致。

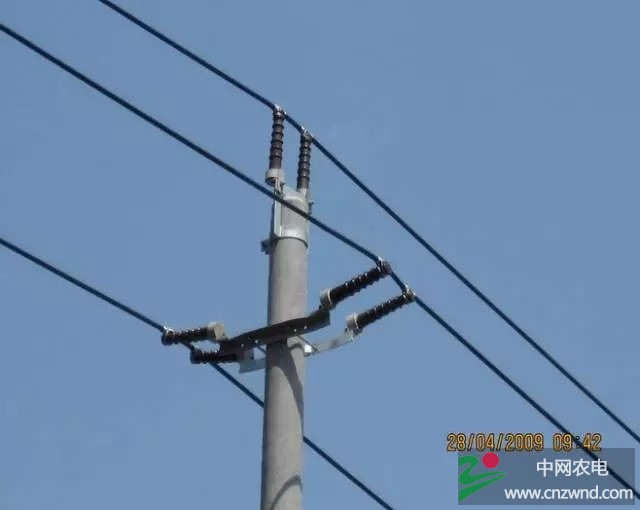

4单回路双瓷横担三角排列安装

工艺规范：

1. 瓷横担安装应符合下列规定：当直立安装时，顶端顺线路歪斜不应大于10mm；当水平安装时，顶端宜向上翘起5°～15°；顶端顺线路歪斜不应大于20mm。

2. 电杆应正直，位置偏差应符合下列规定：直线杆的横向位移不应大于50mm。电杆的倾斜，杆梢的位移不应大于杆梢直径的1/2。

3. 横担安装牢固，两横担端部间距应一样，横担无弯曲。两瓷横担导线固定点的水平高度应一致。

4. 绝缘线与绝缘子接触部分应用绝缘自粘带缠绕，缠绕长度应超出绑扎部位或与绝缘子接触部位两侧各30mm。

5. 导线紧好后，弧垂的误差不应超过设计弧垂的±5％，同档内各相导线弧垂应一致。

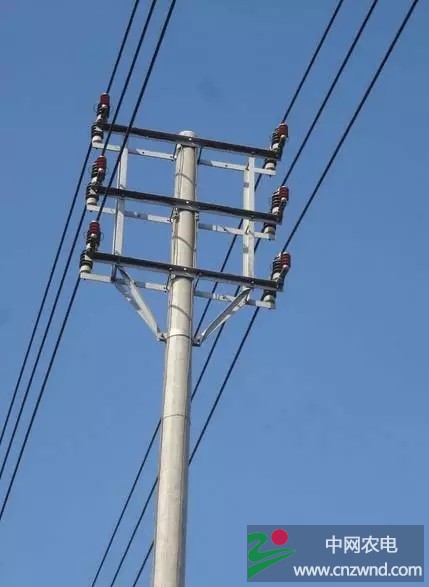

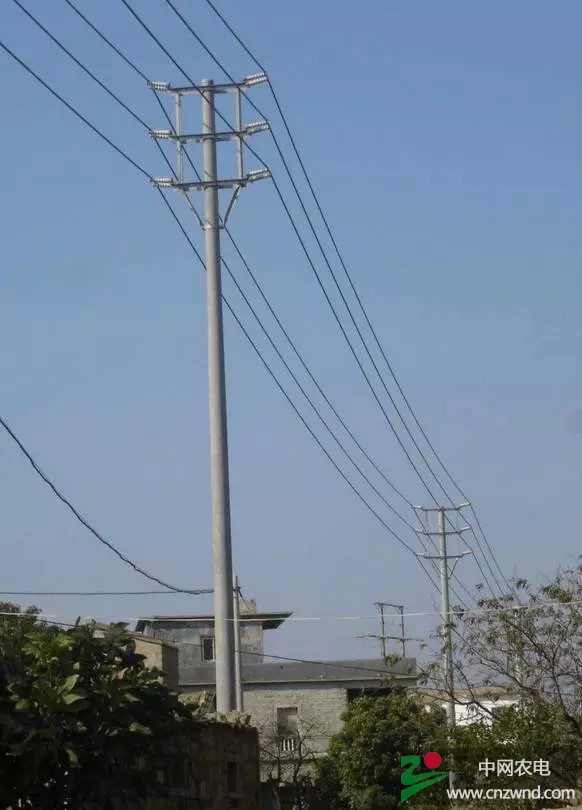

5双回路双瓷横担垂直侧安装

工艺规范：

1. 瓷横担安装应符合下列规定：当直立安装时，顶端顺线路歪斜不应大于10mm；当水平安装时，顶端宜向上翘起5°～15°；顶端顺线路歪斜不应大于20mm。

2. 电杆应正直，位置偏差应符合下列规定：直线杆的横向位移不应大于50mm。电杆的倾斜，杆梢的位移不应大于杆梢直径的1/2。

3. 横担安装牢固，两横担端部间距应一样，横担无弯曲。两瓷横担导线固定点的水平高度应一致。

4. 导线紧好后，弧垂的误差不应超过设计弧垂的±5％，同档内各相导线弧垂应一致，各相导线弧垂相差最大不应超过50mm。

5. 绝缘线与绝缘子接触部分应用绝缘自粘带缠绕，缠绕长度应超出绑扎部位或与绝缘子接触部位两侧各30mm。

6单回路悬式绝缘子三角排列耐张安装

工艺规范：

1. 横担安装平正牢固，两横担端部间距应一样，横担无弯曲。

2. 电杆应正直，位置偏差应符合下列规定：直线杆的横向位移不应大于50mm。电杆的倾斜，杆梢的位移不应大于杆梢直径的1/2。

3. 三相跳线弯曲弧度应一致，跳线需有绝缘子绑扎固定。

4. 悬式绝缘子安装应牢固，连接可靠，安装方向应防止瓷裙积水。安装时应清除瓷瓶表面灰垢。安装前绝缘子应采用不低于5000V的兆欧表进行绝缘电阻测试，在干燥的情况下，绝缘电阻不低于500兆欧。

5. 没有绝缘衬垫的耐张线夹内的绝缘线宜剥去绝缘层，其长度和线夹等长，误差不大于5mm。将裸露的铝线芯缠绕铝包带。

6. 没有绝缘衬垫的耐张线夹内的绝缘线宜剥去绝缘层，其长度和线夹等长，误差不大于5mm，将裸露的铝线芯缠绕铝包带，耐张线夹应安装专用的绝缘防护罩。

7. 导线紧好后，弧垂的误差不应超过设计弧垂的±5％，同档内各相导线弧垂应一致。

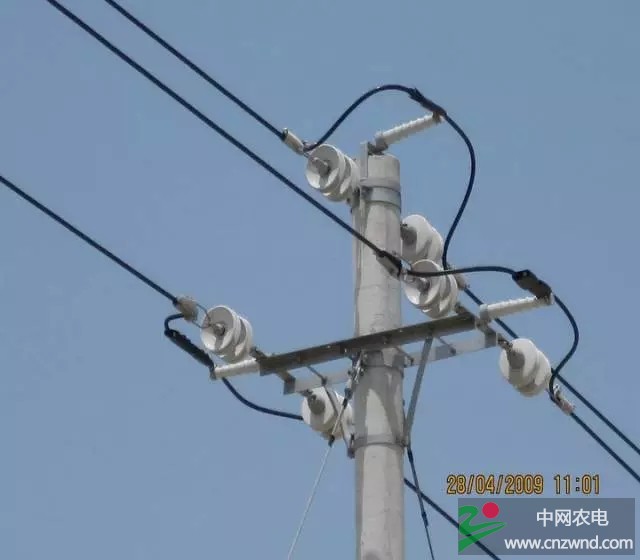

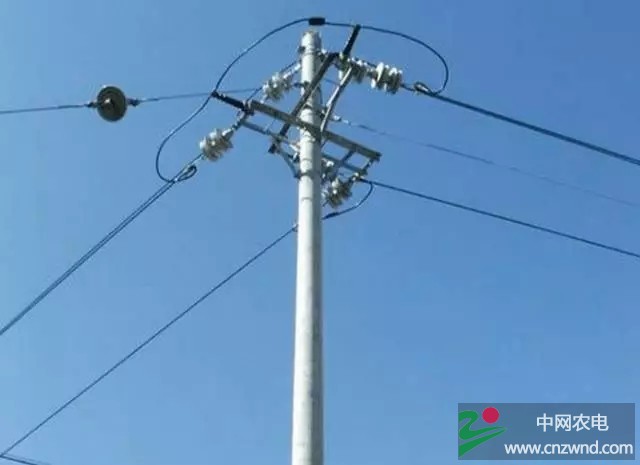

7单回路十字横担悬式绝缘子三角排列耐张安装

工艺规范：

1. 横担安装平正牢固，两横担端部间距应一样，横担无弯曲。两层横担安装方向应成90°角。

2. 电杆应正直，位置偏差应符合下列规定：直线杆的横向位移不应大于50mm。电杆的倾斜，杆梢的位移不应大于杆梢直径的1/2。

3. 三相跳线连接按顺线路方向内角相对内角相，外角相对外角相的原则跳接。

4. 跳线需有绝缘子绑扎固定。

5. 悬式绝缘子安装应牢固，连接可靠，安装方向应防止瓷裙积水。安装时应清除瓷瓶表面灰垢。安装前绝缘子应采用不低于5000V的兆欧表进行绝缘电阻测试，在干燥的情况下，绝缘电阻不低于500兆欧。

6. 跳线连接应采用楔型线夹等新型材料，绝缘导线的跳线连接处应安装绝缘防护罩。

7. 没有绝缘衬垫的耐张线夹内的绝缘线宜剥去绝缘层，其长度和线夹等长，误差不大于5mm，将裸露的铝线芯缠绕铝包带，耐张线夹应安装专用的绝缘防护罩。

8. 导线紧好后，弧垂的误差不应超过设计弧垂的±5％，同档内各相导线弧垂应一致。

8双回路悬式绝缘子垂直耐张安装

工艺规范：

1. 三层横担应平行一致，不应发生偏移、扭曲。

2. 横担安装平正牢固，三层横担端部间距均应一样，横担无弯曲。

3. 电杆应正直，位置偏差应符合下列规定：直线杆的横向位移不应大于50mm。电杆的倾斜，杆梢的位移不应大于杆梢直径的1/2。

4. 各相跳线弯曲弧度应一致，跳线需有绝缘子绑扎固定。

5. 悬式绝缘子安装应牢固，连接可靠，安装方向应防止瓷裙积水。安装时应清除瓷瓶表面灰垢。安装前绝缘子应采用不低于5000V的兆欧表进行绝缘电阻测试，在干燥的情况下，绝缘电阻不低于500兆欧。

6. 没有绝缘衬垫的耐张线夹内的绝缘线宜剥去绝缘层，其长度和线夹等长，误差不大于5mm。将裸露的铝线芯缠绕铝包带。

7. 没有绝缘衬垫的耐张线夹内的绝缘线宜剥去绝缘层，其长度和线夹等长，误差不大于5mm，将裸露的铝线芯缠绕铝包带，耐张线夹应安装专用的绝缘防护罩。

8. 导线紧好后，弧垂的误差不应超过设计弧垂的±5％，同档内各相导线弧垂应一致，各相导线弧垂相差最大不应超过50mm。

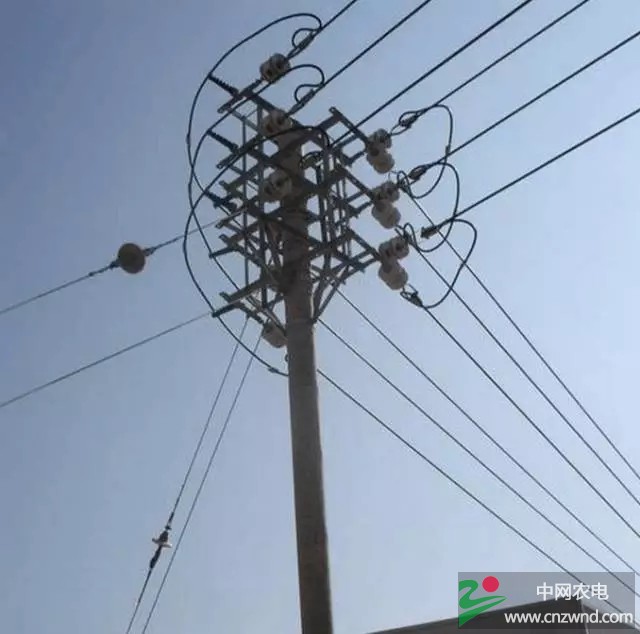

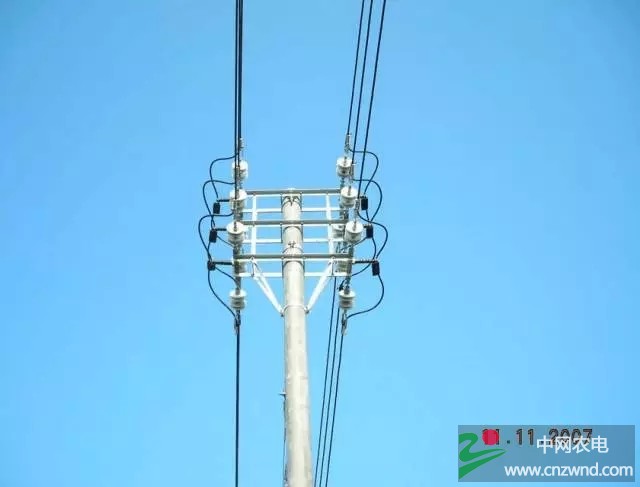

9双回路十字横担悬式绝缘子垂直耐张安装

工艺规范：

1. 三层横担应平行一致，不应发生偏移、扭曲。

2. 横担安装平正牢固，三层横担端部间距均应一样，横担无弯曲。

3. 电杆应正直，位置偏差应符合下列规定：直线杆的横向位移不应大于50mm。电杆的倾斜，杆梢的位移不应大于杆梢直径的1/2。

4. 各相跳线弯曲弧度应一致，跳线需有绝缘子绑扎固定。

5. 悬式绝缘子安装应牢固，连接可靠，安装方向应防止瓷裙积水。安装时应清除瓷瓶表面灰垢。安装前绝缘子应采用不低于5000V的兆欧表进行绝缘电阻测试，在干燥的情况下，绝缘电阻不低于500兆欧。

6. 没有绝缘衬垫的耐张线夹内的绝缘线宜剥去绝缘层，其长度和线夹等长，误差不大于5mm。将裸露的铝线芯缠绕铝包带。

7. 没有绝缘衬垫的耐张线夹内的绝缘线宜剥去绝缘层，其长度和线夹等长，误差不大于5mm，将裸露的铝线芯缠绕铝包带，耐张线夹应安装专用的绝缘防护罩。

8. 导线紧好后，弧垂的误差不应超过设计弧垂的±5％，同档内各相导线弧垂应一致，各相导线弧垂相差最大不应超过50mm。

10绝缘导线过电压保护器安装规范

工艺规范：

1. 绝缘导线应放在柱式瓶中间凹槽内（不得放置在侧槽内）。

2. 过电压保护区不锈钢引流环与绝缘导线线芯之间的间隙要控制在100±5mm范围内，引流环与绝缘子之间的间隙必须均匀，控制在25±5mm范围内。

3. 对于不剥除绝缘层的架空均匀线路，三相引流环圆弧应朝同一方向外置，以免引流环之间间隔过小，影响架空线路绝缘配合。

4. 安装前过电压保护器应采用不低于5000V的兆欧表进行绝缘电阻测试，在干燥的情况下，绝缘电阻不低于1000兆欧。

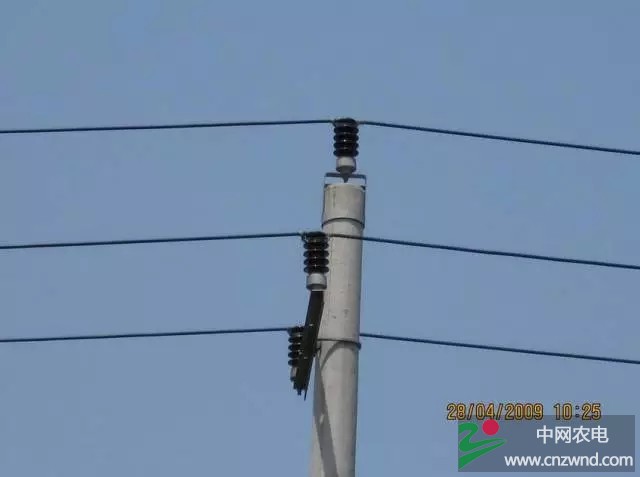

10线路避雷器安装规范

工艺规范：

1. 避雷器安装应符合下列规定：顶端顺线路歪斜不应大于10mm。

2. 安装前避雷器应采用不低于5000V的兆欧表进行绝缘电阻测试，在干燥的情况下，绝缘电阻不低于1000兆欧。

素材来源于网络，各地装置不尽相同，仅供参考。我们分享，希望收获更多安全！
