某电网公司10kV配电线路安装工艺试行标准(一)

ndzc

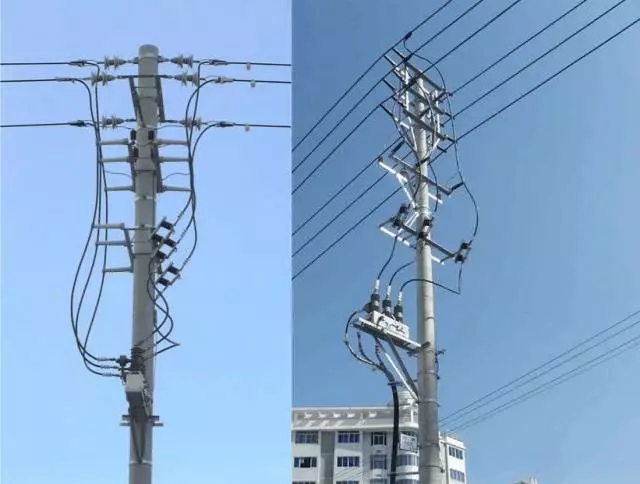

一、配电线路“三架”安装工艺 1分段及支线开关引线架安装

工艺规范：

1、各层横担、支架应平行，左右扭斜、上下扭斜不得大于横担总长度的1％。

2、三相引线应排列整齐，弧度应平行一致，引线固定点之间距离不应超过1.5ｍ。

3. 各接点的电气连接应紧密，接线柱与引线的连接应采用设备线夹或接线端子，当引线为150mm2及以上导线时，设备线夹或接线端子与接线柱应有2个螺栓固定。当采用设备线夹时，进入设备线夹导线应先用铝包带包扎。

4. 杆上设备引线均应采用10KV的绝缘导线。

5. 开关与支撑的构架应至少有2个以上的固定点。

6. 开关应安装在人员易到达、易操作的一侧。

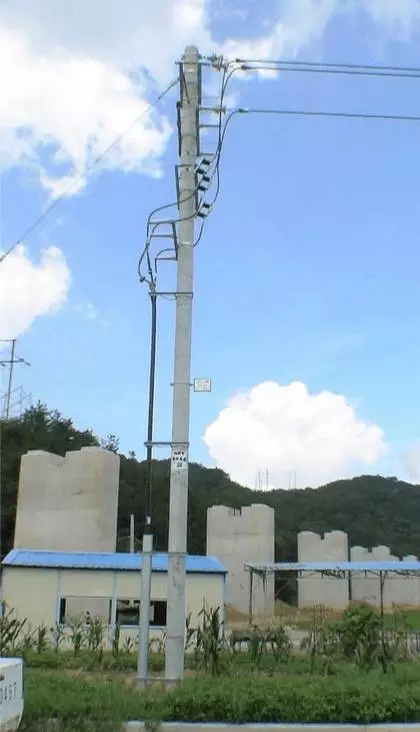

2带刀闸电缆引线架安装

工艺规范：

1. 各层横担、支架应平行，左右扭斜、上下扭斜不得大于横担总长度的1％

2. 三相引线应排列整齐，弧度应平行一致，引线固定点之间距离不应超过1.5ｍ。

3. 各接点的电气连接应紧密，接线柱与引线的连接应采用设备线夹或接线端子，当引线为150mm2及以上导线时，设备线夹或接线端子与接线柱应有2个螺栓固定。当采用设备线夹时，进入设备线夹导线应先用铝包带包扎。

4. 杆上设备引线均应采用10KV的绝缘导线。

5. 电缆保护管管口应用防火胶泥封堵。

6. 电缆应悬挂标示牌。

7. 电缆支架及保护管应与接地装置连接。

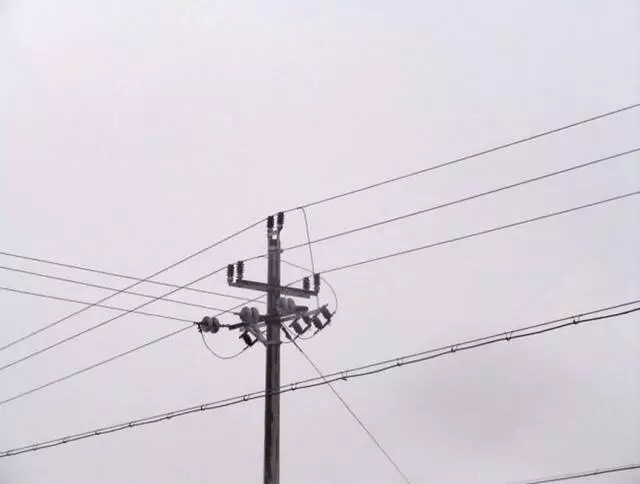

3直线杆T接分支线带隔离开关

工艺规范：

1. 隔离开关与引线的连接应采用设备线夹或接线端子，当引线为150mm2及以上导线时，设备线夹或接线端子与接线柱应有2个螺栓固定。当采用设备线夹时，进入设备线夹导线应先用铝包带包扎。

2. T接横担应与线路方向平行，横担端部上下及左右歪斜不得超过20mm。

3. 隔离开关安装牢固、排列整齐，倾斜30°为宜，相间距离应不小于500mm。

4. 引线与电杆、拉线、横担的净空距离不应小于200mm。

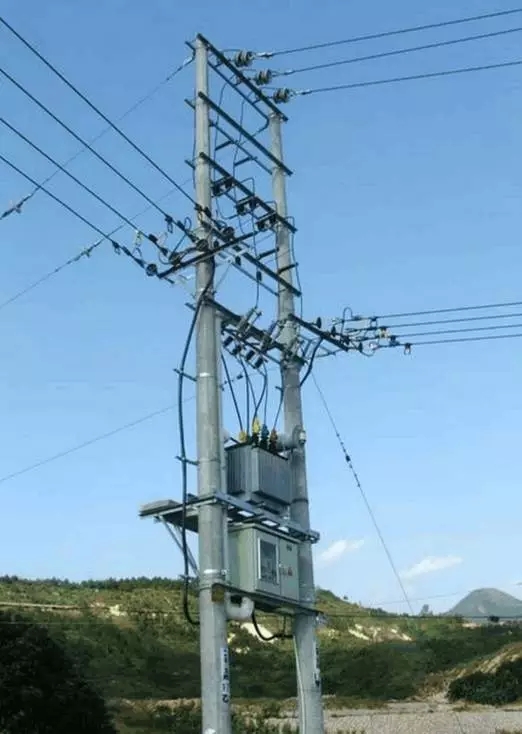

4公用变配变台架

工艺规范：

1. 杆上杆上变压器台架底部距地面高度应不小于2.5m，在路边车辆可能碰撞的地方应不小于4.5m。水平倾斜不大于台架根开的1/100。

2. 一、二次引线应排列整齐，绑扎牢固。

3. 变压器高压侧应设防雷装置、高压刀闸、高压跌落式开关；避雷器应装设在高压刀闸下端，跌落式开关距变压器台面的高度不小于2.5m。变压器低压侧应装设低压刀闸或低压熔断器。

4. 接地可靠，变压器中性点、外壳、避雷器引下线应相连接后接地。

5. 变压器高压侧套管必须加装高压绝缘护罩。

6. 配变台架上层高压刀闸动触头应朝向配变低压侧，隔离刀刃分闸时应使静触头带电，各相隔离刀闸之间相间距离不应小于0.5m。

7. 跌落式熔断器安装时与杆塔保持10-15oC的倾斜度，公路边的配变台架高压侧跌落式开关应朝向公路一侧。

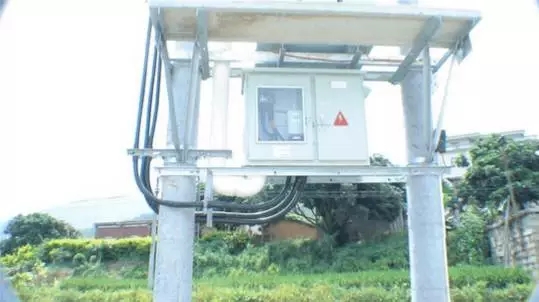

8. 综合配电箱安装在配变台架下方，底部距离地面高度应大于1.8m。配电箱出线电缆排列应整齐一致。

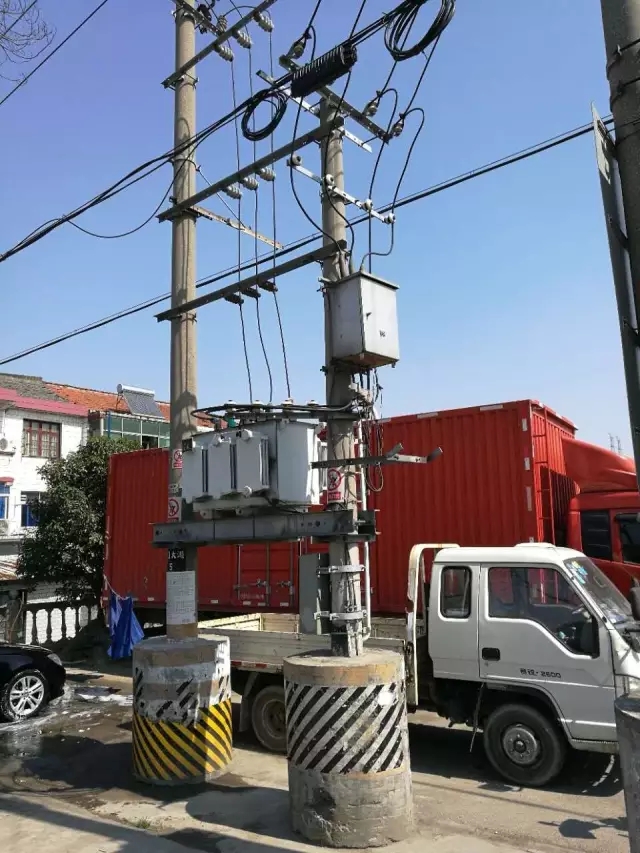

这台杆变居然就不能移位？

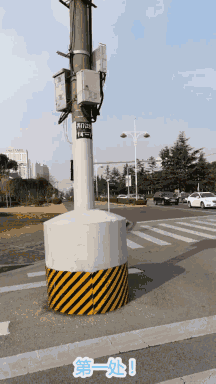

这根电杆就非得与行人为难（种在人行道上，还筑这么粗的保护）？

素材来源于网络，各地装置不尽相同，仅供参考。我们分享，希望收获更多安全！
