六根线怎么接380V/220V的电机？问了好多老电工，都说不知道怎么接！

[复制链接] 认领更换作者

打卡等级：初来乍到
打卡总天数：3
打卡月天数：0
打卡总奖励：815
最近打卡：2025-01-11 20:14:41

发表于 2022-11-1 15:16:57 | 显示全部楼层 |阅读模式 IP:河南郑州

这个电机怎么接线？求大神指点，接线图如下：

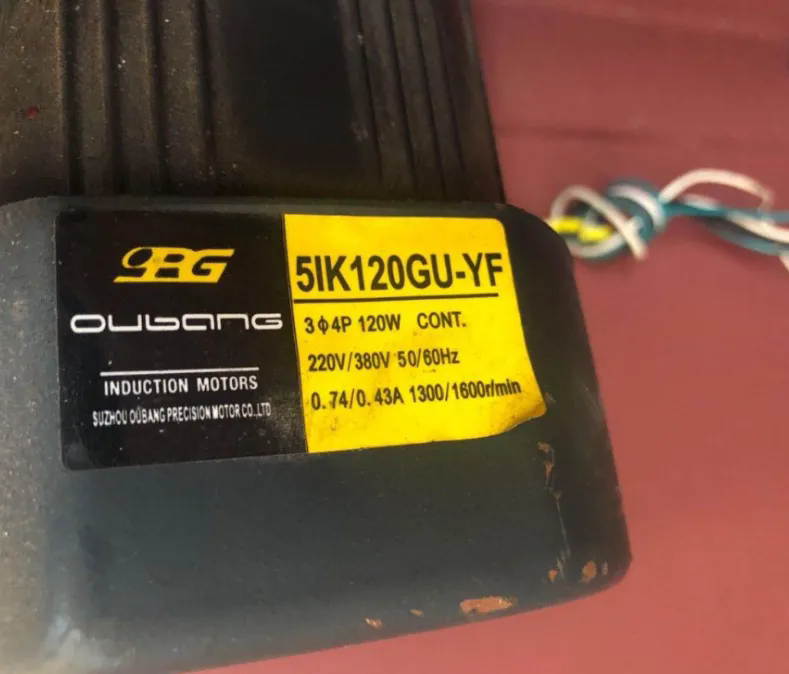

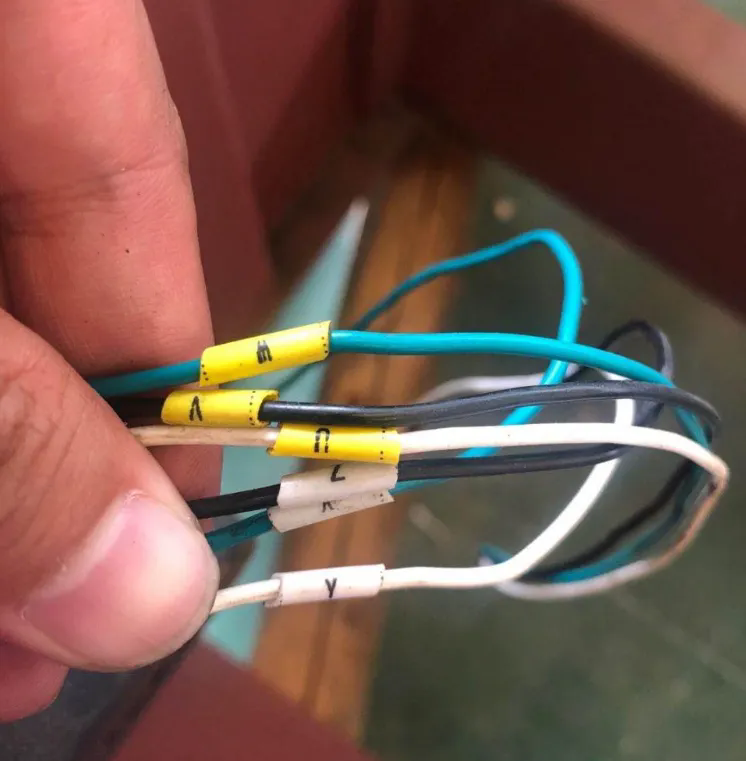

这是一台120W的小型电机，三根UVW，三根XYZ，这个要怎么接？上面说可以380V也可以220V，到底啥意思？380V怎么接，220V怎么接？真的没搞明白，有知道怎么接的大神吗，来给我指点一下吧，感谢大家了！

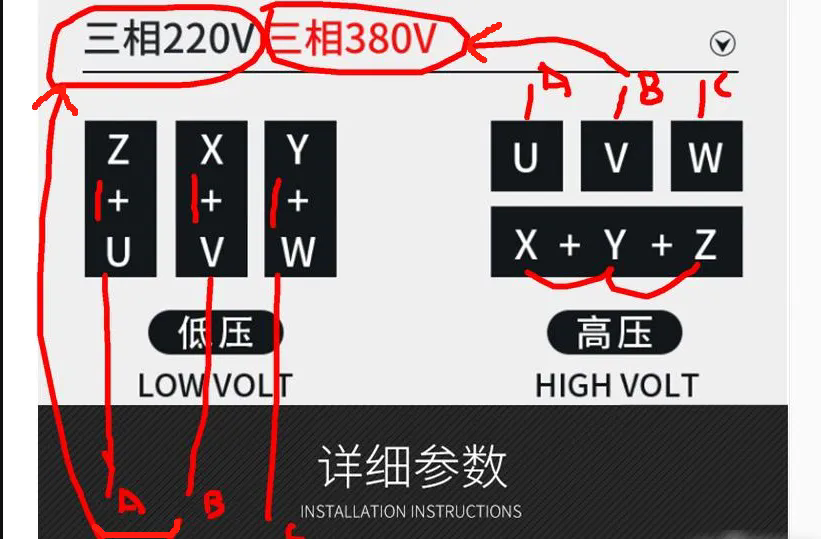

大神回复：把XYZ短接做好绝缘，UVW进线为3相380V；U+Y，V+Z，W+X，这样两两短接出来3根线是3相220V，请参考下图：
