三相感应电机接线方法

发表于 2011-12-1 16:38:14 | 显示全部楼层 |阅读模式 IP:河北保定

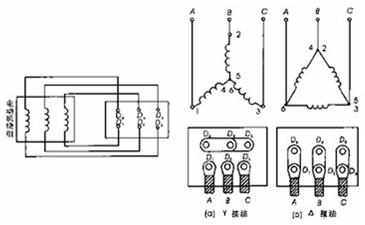

一般三相感应电机每相绕组都有两个引出线头，—头叫做首端，而另一头叫做末端。

第一相绕组的首端用D1表示，末端用D4表示；
第二相绕组的首端和末端分别用D2和D5表示；
第三相绕组的首端和末端分别用D3和D6表示。

这六个引出线头引入接线盒的接线柱上。
