变压器绝缘电阻测量

002015

变压器绝缘电阻测量（P410）

一、定义：

绝缘电阻表：即为测量电气设备绝缘电阻值的电气仪表。按结构原理可分为手摇式和数字式绝缘电阻表两类。按电压等级分：500V、1000V、2500V等。

二、组成：

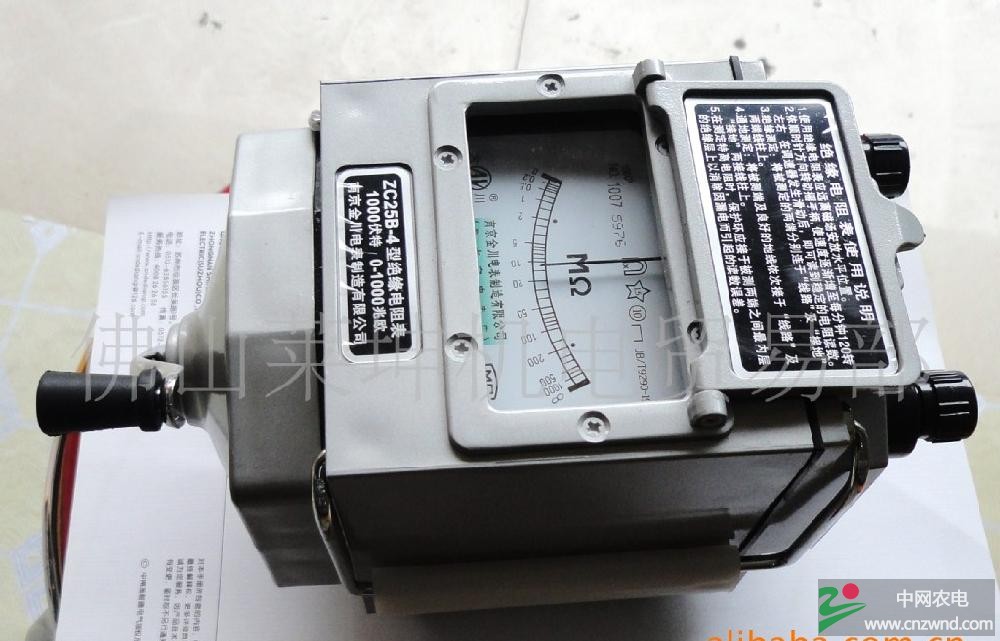

手摇式：由一台手摇式直流发电机和电磁比率表组成。

手摇式直流发电机：由发电机、摇动手柄、传动齿轮组成。发电机容量很小，但能产生较高电压。发电机发出的电压越高，测量绝缘电阻值范围越大。

常见电压等级有500、1000、2500V等。

    比率表：由两个可动的线圈构成。可动线圈呈丁字形交叉放置，且共同固定在转运轴上。当通入电流后，两个动圈内部的电流方向相反。指针的偏转角只决定于两只可动线圈的电流比值，与其他因素无关。

三、特点：

由于这种仪表的结构中没有产生反作用力矩的游丝，所以在使用之前仪表的指针可停在标尺的任意位置上。

    手摇发电机发出电压的高低，随手摇速度快慢而异。发电机发出电压不稳定，但由于指针偏转角决定于两个动圈电流的比值，所以指针不会因手摇速度不同而停留在不同的位置指示出不同的测量电阻值。

四、选择：

根据被试设备的电压等级确定。电压等级在1kV以下选用500V或1000V绝缘电阻表；在1kV及以上者，选用2500V绝缘电阻表。

五、接线：

绝缘电阻表有三个接线端子：标有“线路”或“L”的端子接于被测设备的导体上；标有“地”或“E”的端子接于被测设备的外壳或接地；标有“G”的端子接于测量时需要屏蔽的电极。

六、设备检查：

水平放置稳固，开路时摇转发电机，使其转速达到（120r/min）指针指向“∞”；短路时慢摇发电机，指针指向“0”，此时说明绝缘电阻表能正常使用。

    不能达到“∞” ，说明测试引线绝缘不良或绝缘电阻表本身受潮，用干燥清洁软布清除“L”、“E”端间异物或更换测试线。不能指向“0”说明测试线未接好或绝缘电阻表有问题。

七、测量方法：

环境检查：场地环境　设备接地　天气　温度/湿度　围栏（遮栏）　悬挂警示标示牌六块等

工具检查：验电器　仪表（看设备电压等级10/0.4ＫＶ，高压侧选2500Ｖ摇表，低压侧选用1000或500Ｖ摇表）　绝缘手套　温度　湿度计　秒表　放电棒　屏蔽环　记录纸笔　棉砂等分项检查　

材料检查

两穿一戴　精神壮态

检查结束　申请开工

运行中的配电变压器停电试验前，应充分放电，并拆除两侧引线。

接触设备前　验电（注意戴绝缘手套）　放电（分清工作区　绝缘区　手持区　先挂放电棒接地线的接地端　手握位置正确　逐相放电　每相放电时间不小于1分钟）　开始清洁（将配电变压器高、低压套管擦拭干净）

接线　如高对及地　Ｅ接低+地　Ｌ（线路）由辅助工戴绝缘手套手持　放平摇表　按压仪表正确　确保仪表稳定　开始摇动摇表　匀速摇动手柄至120-150r/min转速后，将“L”端子测试笔与被测设备的测试极相碰，等指针稳定后，15秒读取电阻值，继续摇至60秒时再读取电阻值，并记录。每次测试结束后，应先将“L”与被测设备的测试极断开，再停止摇动手柄。防止被测设备的电容对摇表反充电而损坏摇表。“L”端子引线与被测试物离开后，下次测量前，必须对变压器充分放电。

依次完成测量。

八、测量内容：

（1）高—低及地。2500Ｖ摇表“L”端相连高压侧，低压侧并联接地；

（2）低—高及地。500Ｖ摇表“L”端相连压压侧，高压侧并联接地；

（3）高—低：2500Ｖ摇表“L”端相连高压侧，低压侧并联；

（4）绕组通路：高压 ＡＢ　ＡＣ　ＢＣ　

                        低压 0Ａ　0Ｂ　0Ｃ

通路测试一定要慢摇 摇表

（5）干式变压器应增测 铁芯—地 测量。

九、结果记录：

主要记录的内容：工位名称　变压器型号　电压10/0.4ＫＶ　测量时环境温度及湿度等。

　　　　　　　　绝缘电阻值应分别记录15s、60s时的读数。计算吸收比，吸收比=R60〃/R15〃

对同一绝缘材料来说：受潮或有缺陷时的吸收曲线也会发生变化，这样就可以根据吸收曲线来判定绝缘的好坏，通常用兆欧表在15秒与60秒的绝缘电阻之比值来进行（这就是吸收比，用K值来表示），因为绝缘介质受潮程度增加时，漏导电流的增加比吸收电流起始值的增加多得多，表现在绝缘电阻上就是：兆欧表在15秒与60秒的绝缘电阻基本相等，所以K值就接近于1；当绝缘介质干燥时，由于漏导电流小，电流吸收相对大，所以K值就大于1。根椐试验经验：当K值大于1.3时，绝缘介质为干燥，这样通过测量绝缘介质的吸收比，可以很好的判定绝缘介质是否受潮，同时K为一个比值，它消除了绝缘结构的几何尺寸的影响，而且它为同一温度下测得的数值，无须经过温度换算，对比较测量结果很方便。

十、注意事项：

（1）发电机电压等级与被测物耐压水平相适应；

（2）禁止摇测带电设备；

（3）严禁在有人工作的线路上进行测量工作；

（4）在测量表计没有停止转动或被测设备没有放电前，切勿用手去触及被测物或绝缘电阻表的接线柱；

（5）使用测量设备时应由两人进行操作；

（6）测量导线不能绞在一起，端部应有绝缘套；

（7）在带电设备附近测量时应与带电体保持安全距离，防止触电；

（8）在规定转速下方可拆除“L”端引接线，避免设备损坏；

（9）测量电气设备绝缘时，必须先放电后测量。
