5运行和维护

5.1巡视

5.1.1巡视工作应由有配电工作经验的人员担任。单独巡视人员应经工区批准并公布。

5.1.2电缆隧道、偏僻山区、夜间、事故或恶劣天气等巡视工作，应至少两人一组进行。

5.1.3正常巡视应穿绝缘鞋；雨雪、大风天气或事故巡线，巡视人员应穿绝缘靴或绝缘鞋；汛期、暑天、雪天等恶劣天气和山区巡线应配备必要的防护用具、自救器具和药品；夜间巡线应携带足够的照明用具。

5.1.4大风天气巡线，应沿线路上风侧前进，以免触及断落的导线。事故巡视应始终认为线路带电，保持安全距离。夜间巡线，应沿线路外侧进行。

   巡线时禁止泅渡。

5.1.5雷电时，禁止巡线。

5.1.6地震、台风、洪水、泥石流等灾害发生时，禁止巡视灾害现场。

5.1.7灾害发生后，若需对配电线路、设备进行巡视，应得到设备运维管理单位批准。巡视人员与派出部门之间应保持通信联络。

5.1.8单人巡视，禁止攀登杆塔和配电变压器台架。

5.1.9巡视中发现高压配电线路、设备接地或高压导线、电缆断落地面、悬挂空中时，室内人员应距离故障点4m以外，室外人员应距离故障点8m以外；并迅速报告调度控制中心和上级，等候处理。处理前应防止人员接近接地或断线地点，以免跨步电压伤人。进入上述范围人员应穿绝缘靴，接触设备的金属外壳时，应戴绝缘手套。

5.1. 10无论高压配电线路、设备是否带电，巡视人员不得单独移开或越过遮栏；若有必要移开遮栏时，应有人监护，并保持表3-1的安全距离。

5.1. 11进入SF6配电装置室，应先通风。

5.1. 12配电站、开闭所、箱式变电站等的钥匙至少应有三把，一把专供紧急时使用，一把专供运维人员使用。其他可以借给经批准的高压设备巡视人员和经批准的检修、施工队伍的工作负责人使用，但应登记签名，巡视或工作结束后立即交还。

5.1. 13低压配电网巡视时，禁止触碰裸露带电部位。

5.2倒闸操作

5.2.1倒闸操作的方式。

5.2.2.1倒闸操作有就地操作和遥控操作两种方式。

5.2.2.2具备条件的设备可进行程序操作，即应用可编程计算机进行的自动化操作。

5.2.2倒闸操作的分类。

5.2.1.1监护操作，是指有人监护的操作。

   (1)监护操作时，其中对设备较为熟悉者作监护。

   (2)经设备运维管理单位考试合格、批准的检修人员，可进行配电线路、设备的监护操作，监护人应是同一单位的检修人员或设备运维人员。检修人员操作的设备和接、发令程序及安全要求应由设备运维管理单位批准，并报相关部门和调度控制中心备案。

5.2.1.2单人操作，是指一人进行的操作。

   (1)若有可靠的确认和自动记录手段，可实行远方单人操作。

   (2)实行单人操作的设备、项目及操作人员需经设备运维管理单位或调度控制中心批准。

5.2.3倒闸操作的基本条件。

5.2.3.1有与现场高压配电线路、设备和实际相符的系统模拟图或接线图（包括各种电子接线图）。

5.2.3.2操作的设备应具有明显的标志，包括名称、编号、分合指示、旋转方向、切换位置的指示及设备相色等。

5.2.3.3配电设备的防误操作闭锁装置不得随意退出运行，停用防误操作闭锁装置应经工区批准；短时间退出防误操作闭锁装置，由配电运维班班长批准，并应按程序尽快投入。

5.2.3.4下列三种情况应加挂机械锁：

   (1)配电站、开闭所未装防误操作闭锁装置或闭锁装置失灵的刀闸手柄和网门。

   (2)当电气设备处于冷备用、网门闭锁失去作用时的有电间隔网门。

   (3)设备检修时，回路中所有来电侧刀闸的操作手柄。

   机械锁应一把钥匙开一把锁，钥匙应编号并妥善保管。

5.2.4操作发令。

5.2.4.1倒闸操作应根据值班调控人员或运维人员的指令，受令人复诵无误后执行。发布指令应准确、清晰，使用规范的调度术语和线路名称、设备双重名称。

5.2.4.2发令人和受令人应先互报单位和姓名，发布指令的全过程（包括对方复诵指令）和听取指令的报告时，高压指令应录音并做好记录，低压指令应做好记录。

5.2.4.3操作人员（包括监护人）应了解操作目的和操作顺序。对指令有疑问时应向发令人询问清楚无误后执行。

5.2.4.4发令人、受令人、操作人员（包括监护人）均应具备相应资质。

5.2.5操作票。

5.2.5.1高压电气设备倒闸操作一般应由操作人员填用配电倒闸操作票（见附录J，以下简称操作票）。每份操作票只能用于一个操作任务。

5.2.5.2下列工作可以不用操作票：

   (1)事故紧急处理。

   (2)拉合断路器（开关）的单一操作。

   (3)程序操作。

   (4)低压操作。

   (5)工作班组的现场操作。

   以上(1)一(4)项的工作，在完成操作后应做好记录，事故紧急处理应保存原始记录。工作班组的现场操作执行3.3.8.3要求。由工作班组现场操作的设备、项目及操作人员需经设备运维管理单位或调度控制中心批准。

5.2.5.3操作人和监护人应根据模拟图或接线图核对所填写的操作项目，分别手工或电子签名。

5.2.5.4操作票应用黑色或蓝色的钢（水）笔或圆珠笔逐项填写。操作票票面上的时间、地点、线路名称、杆号（位置）、设备双重名称、动词等关键字不得涂改。若有个别错、漏字需要修改、补充时，应使用规范的符号，字迹应清楚。

   用计算机生成或打印的操作票应使用统一的票面格式。

5.2.5.5操作票应事先连续编号，计算机生成的操作票应在正式出票前连续编号，操作票按编号顺序使用。作废的操作票应注明“作废”字样，未执行的操作票应注明“未执行”字样，已操作的操作票应注明“己执行”字样。操作票至少应保存1年。

5.2.5.6下列项目应填入操作票内：

   (1)拉合设备[断路器（开关）、隔离开关（刀闸）、跌落式熔断器、接地刀闸等]，验电，装拆接地线，合上（安装）或断开（拆除）控制回路或电压互感器回路的空气开关、熔断器，切换保护回路和自动化装置，切换断路器（开关）、隔离开关（刀闸）控制方式，检验是否确无电压等。

   (2)拉合设备[断路器（开关）、隔离开关（刀闸）、接地刀闸等]后检查设备的位置。

   (3)停、送电操作，在拉合隔离开关（刀闸）或拉出、推入手车式开关前，检查断路器（开关）确在分闸位置。

   (4)在倒负荷或解、并列操作前后，检查相关电源运行及负荷分配情况。

   (5)设备检修后合闸送电前，检查确认送电范围内接地刀闸已拉开、接地线已拆除。

   (6)根据设备指示情况确定的间接验电和间接方法判断设备位置的检查项。

5.2.6倒闸操作的基本要求。

5.2.6.1倒闸操作前，应核对线路名称、设备双重名称和状态。

5.2.6.2现场倒闸操作应执行唱票、复诵制度，宜全过程录音。操作人应按操作票填写的顺序逐项操作，每操作完一项，应检查确认后做一个“√”记号，全部操作完毕后进行复查。复查确认后，受令人应立即汇报发令人。

5.2.6.3监护操作时，操作人在操作过程中不得有任何未经监护人同意的操作行为。

5.2.6.4倒闸操作中发生疑问时，不得更改操作票，应立即停止操作，并向发令人报告。待发令人再行许可后，方可继续操作。任何人不得随意解除闭锁装置。

5.2.6.5在发生人身触电事故时，可以不经许可，立即断开有关设备的电源，但事后应立即报告值班调控人员（或运维人员）。

5.2.6.6停电拉闸操作应按照断路器（开关）一负荷侧隔离开关（刀闸）一电源侧隔离开关（刀闸）的顺序依次进行，送电合闸操作应按与上述相反的顺序进行。禁止带负荷拉合隔离开关（刀闸）。

5.2.6.7配电设备操作后的位置检查应以设备实际位置为准；无法看到实际位置时，应通过间接方法如设备机械位置指示、电气指示、带电显示装置、仪表及各种遥测、遥信等信号的变化来判断设备位置。判断时，至少应有两个非同样原理或非同源的指示发生对应变化，且所有这些确定的指示均已同时发生对应变化，方可确认该设备己操作到位。检查中若发现其他任何信号有异常，均应停止操作，查明原因。若进行遥控操作，可采用上述的间接方法或其他可靠的方法判断设备

位置。

   对部分无法采用上述方法进行位置检查的配电设备，各单位可根据自身设备情况制定检查细则。

5.2.6.8解锁工具（钥匙）应封存保管，所有操作人员和检修人员禁止擅自使用解锁工具（钥匙）。若遇特殊情况需解锁操作，应经设备运维管理部门防误操作装置专责人或设备运维管理部门指定并经公布的人员到现场核实无误并签字，由运维人员告知值班调控人员后，方可使用解锁工具（钥匙）解锁，单人操作、检修人员在倒闸操作过程中禁止解锁；若需解锁，应待增派运维人员到现场，履行上述手续后处理。解锁工具（钥匙）使用后应及时封存并做好记录。

5.2.6.9断路器（开关）与隔离开关（刀闸）无机械或电气闭锁装置时，在拉开隔离开关（刀闸）前应确认断路器（开关）已完全断开。

5.2.6. 10操作机械传动的断路器（开关）或隔离开关（刀闸）时，应戴绝缘手套。操作没有机械传动的断路器（开关）、隔离开关（刀闸）或跌落式熔断器，应使用绝缘棒。雨天室外高压操作，应使用有防雨罩的绝缘棒，并穿绝缘靴、戴绝缘手套。

5.2.6. 11装卸高压熔断器，应戴护目镜和绝缘手套。必要时使用绝缘操作杆或绝缘夹钳。

5.2.6. 12雷电时，禁止就地倒闸操作和更换熔丝。

5.2.6. 13单人操作时，禁止登高或登杆操作。

5.2.6. 14配电线路和设备停电后，在未拉开有关隔离开关（刀闸）和做好安全措施前，不得触及线路和设备或进入遮栏（围栏），以防突然来电。

5.2.7遥控操作及程序操作。

5.2.7.1实行远方遥控操作、程序操作的设备、项目，需经本单位批准。

5.2.7.2远方遥控操作断路器（开关）前，宜对现场发出提示信号，提醒现场人员远离操作设备。

5.2.7.3远方遥控操作继电保护软压板，至少应有两个指示发生对应变化，且所有这些确定的指示均已同时发生对应变化，方可确认该压板已操作到位。

5.2.8配电线路操作。

5.2.8.1装设柱上开关（包括柱上断路器、柱上负荷开关）的配电线路停电，应先断开柱上开关，后拉开隔离开关（刀闸）。送电操作顺序与此相反。

5.2.8.2配电变压器停电，应先拉开低压侧开关（刀闸），后拉开高压侧熔断器。送电操作顺序与此相反。

5.2.8.3拉跌落式熔断器、隔离开关（刀闸），应先拉开中相，后拉开两边相。合跌落式熔断器、隔离开关（刀闸）的顺序与此相反。

5.2.8.4操作柱上充油断路器（开关）或与柱上充油设备同杆（塔）架设的断路器（开关）时，应防止充油设备爆炸伤人。

5.2.8.5更换配电变压器跌落式熔断器熔丝，应拉开低压侧开关（刀闸）和高压侧隔离开关（刀闸）或跌落式熔断器。摘挂跌落式熔断器的熔管，应使用绝缘棒，并派人监护。

5.2.8.6就地使用遥控器操作断路器（开关），遥控器的验编码应与断路器（开关）编号唯一对应。操作前，应核对现场设备双重名称。

   遥控器应有闭锁功能，须在解锁后方可进行遥控操作。为防止误碰解锁按钮，应对遥控器采取必要的防护措施。

5.2.9低压电气操作。

5.2.9.1操作人员接触低压金属配电箱（表箱）前应先验电。

5.2.9.2有总断路器（开关）和分路断路器（开关）的回路停电，应先断开分路断路器（开关），后断开总断路器（开关）。送电操作顺序与此相反。

5.2.9.3有刀开关和熔断器的回路停电，应先拉开刀开关，后取下熔断器。送电操作顺序与此相反。

5.2.9.4有断路器（开关）和插拔式熔断器的回路停电，应先断开断路器（开关），并在负荷侧逐相验明确无电压后，方可取下熔断器。

5.3砍剪树木

5.3.1砍剪树木应有人监护。

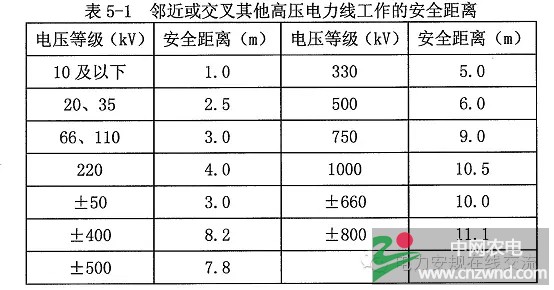

5.3.2砍剪靠近带电线路的树木，工作负责人应在工作开始前，向全体作业人员说明电力线路有电；人员、树木、绳索应与导线保持表5-1规定的安全距离。

5.3.3待砍剪的树木下方和倒树范围内不得有人逗留。

5.3.4为防止树木（树枝）倒落在线路上，应使用绝缘绳索将其拉向与线路相反的方向，绳索应有足够的长度和强度，以免拉绳的人员被倒落的树木砸伤。

5.3.5砍剪山坡树木应做好防止树木向下弹跳接近线路的措施。

5.3.6砍剪树木时，应防止马蜂等昆虫或动物伤人。

5.3.7上树时，应使用安全带，安全带不得系在待砍剪树枝的断口附近或以上。不得攀抓脆弱和枯死的树枝；不得攀登已经锯过或砍过的未断树木。

5.3.8风力超过5级时，禁止砍剪高出或接近带电线路的树木。

5.3.9使用油锯和电锯的作业，应由熟悉机械性能和操作方法的人员操作。使用时，应先检查所能锯到的范围内有无铁钉等金属物件，以防金属物体飞出伤人。
